日本anydesign無線數字水準儀ADL-G系列產品介紹分析

發布日期：2026-04-16      瀏覽次數：3

測量范圍：±0.02～99.99　[mm/m]

LevelMan（水平儀）ADL-G系列采用重力傳感器，一臺設備即可同時測量XY兩軸是一款能夠使用的便攜式數字水平儀。

ADL-G-020


最小読取値：0.02 mm/m
ADL-G-100


最小読取値：0.1 mm/m

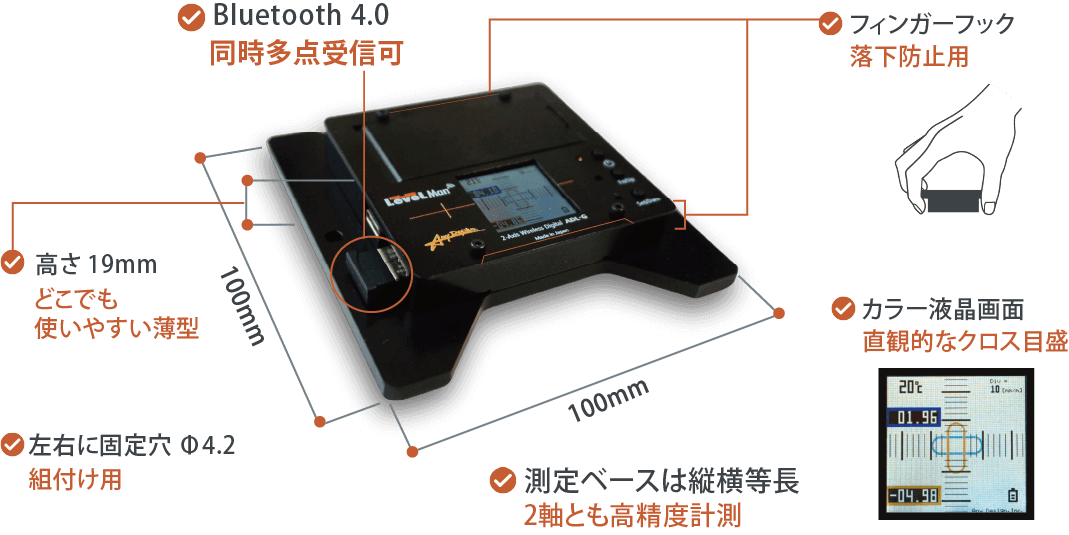

LevelMan ADL-G主機的特點



測量基準（標準）

測量面采用平面四角四點支撐?？蓽p少微小異物或油膜的夾入。



可選配V型槽測量基準和V型槽適配器。
根據制造和設備機械的安裝條件，測量基座可從1個起定制。

致力于實現易于理解的顯示

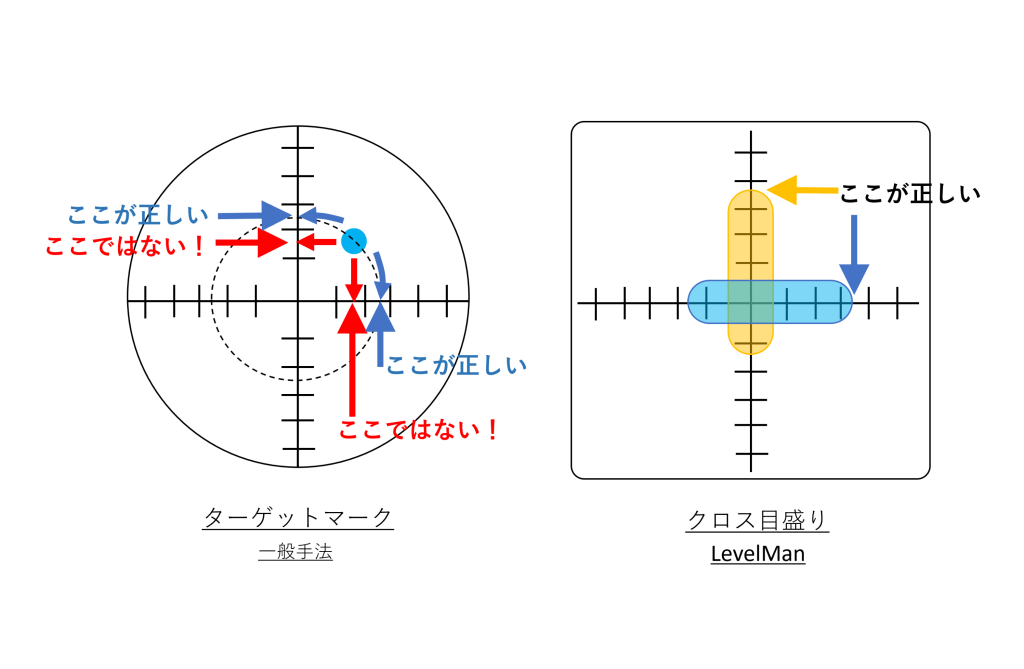

在XY雙軸測量中，多數情況下使用被稱為“目標標記"的圓形準星來表示氣泡位置。
ADL-G系列中，無論是本體還是配套的無線應用程序，均采用在中央疊加縱向和橫向直線刻度的“十字刻度"來表示，因此可以像目視型一樣準確讀取。

能防止意外掉落！

LevelMan ADL-G，防掉落用的指鉤已添加。



在測量作業中，經常需要戴著手套進行操作。作業中不慎掉落水準儀，導致測量基座需要維修的情況屢見不鮮。

“要是有不容易掉落的水準儀就好了……"

為了讓各位現場工作人員能夠安心進行測量作業，我們傾聽大家的心聲，特別推出帶有指環掛鉤的數字水準儀。

關于零點校準

出廠時已設置零點偏移。
如需進行零點校準，請使用附帶的無線應用程序-G的自零（零點修正）功能。




翻譯為中文： 正確進行恰當?shù)乃皆O(shè)定，誰都，速能、簡單易用！

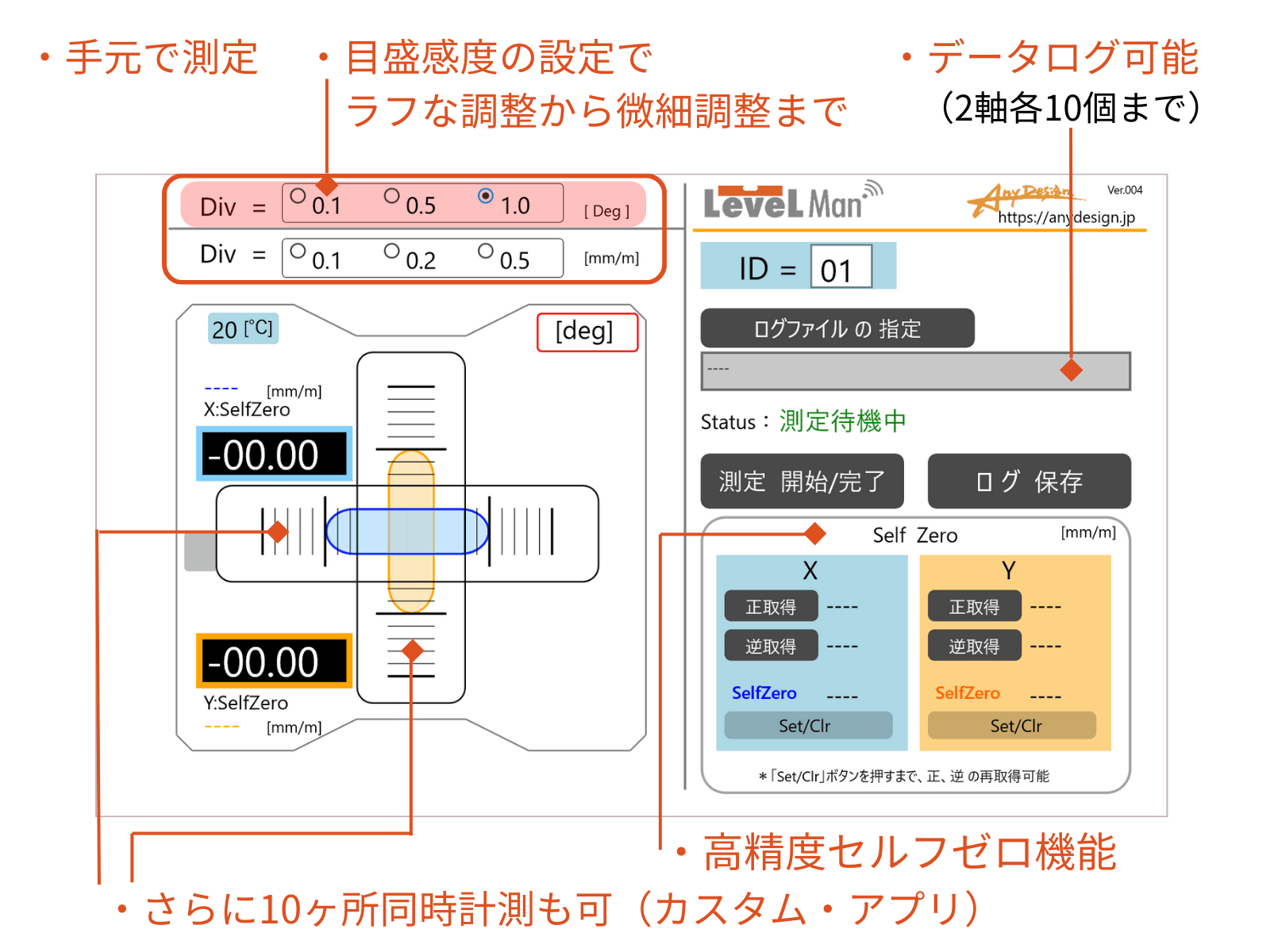

附帶·無線應用程序-G

(Windows11) 本應用是LevelMan ADL-G的附贈品（免費）。

本アプリはLevelMan ADL-G の同梱品（無償）です。

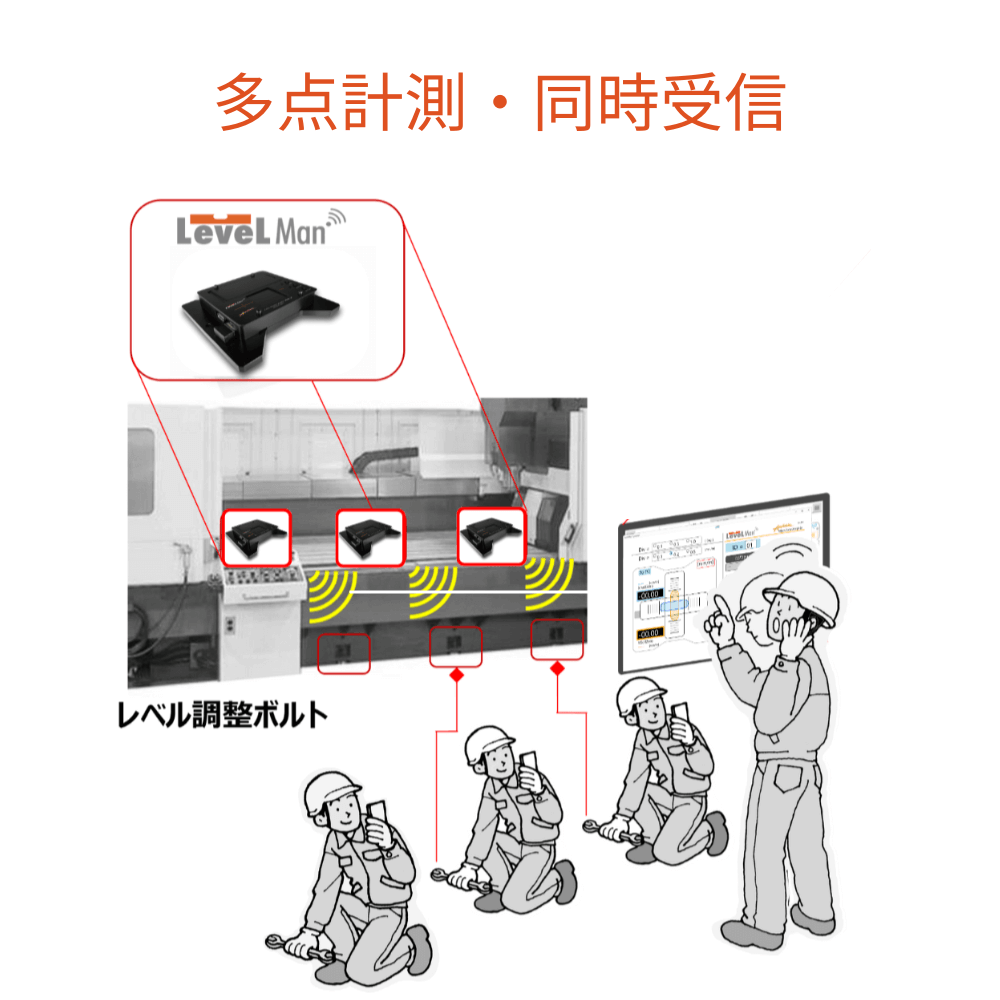

在手邊測量多個水準儀！

藍牙4.0不受同時連接數量的限制。即使身處遠處，也能通過手邊的平板電腦同時查看多臺LevelMan ADL-G的測量結果，有望大幅提升工作效率。

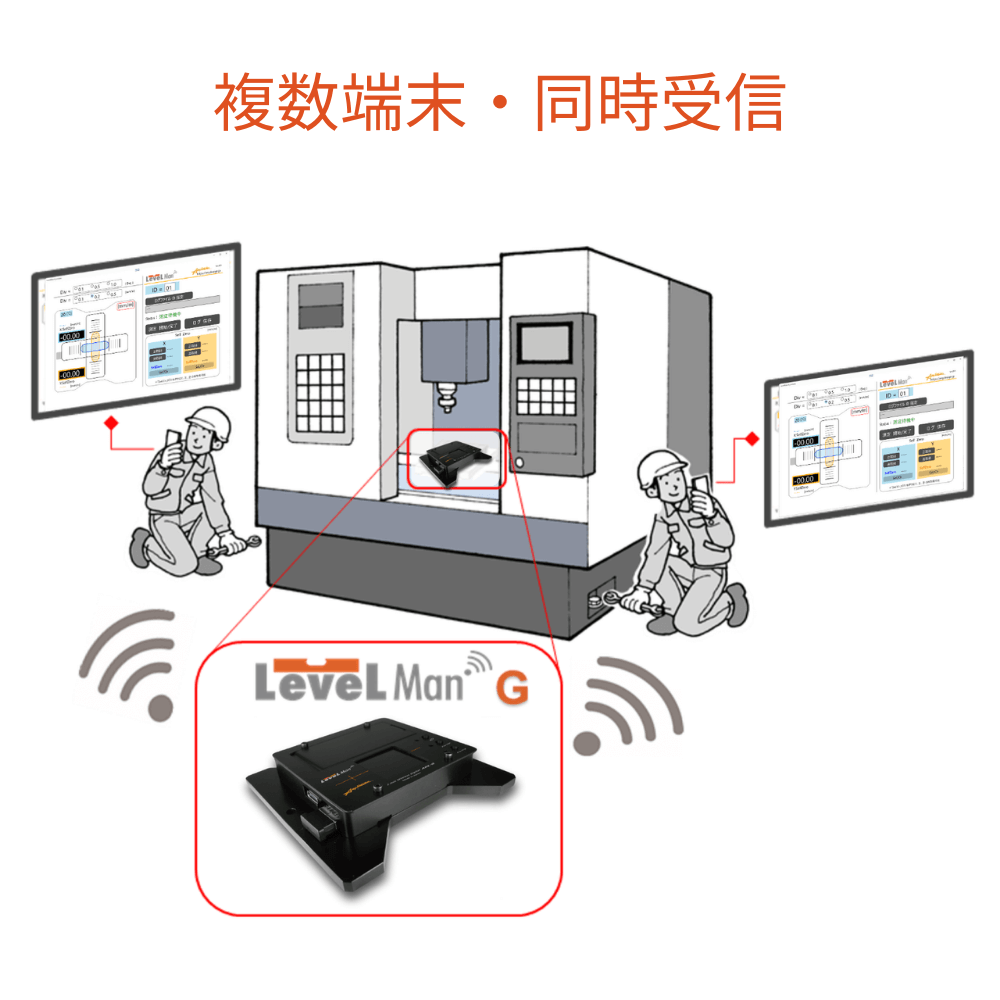

數據可以共享！

可以同時在多臺平板設備上接收并顯示相同的數據。因此，這使得多人同時作業以及作業人員與監督人員之間的數據共享成為可能。

距離在100米以?xún)?nèi)，所以很安全。

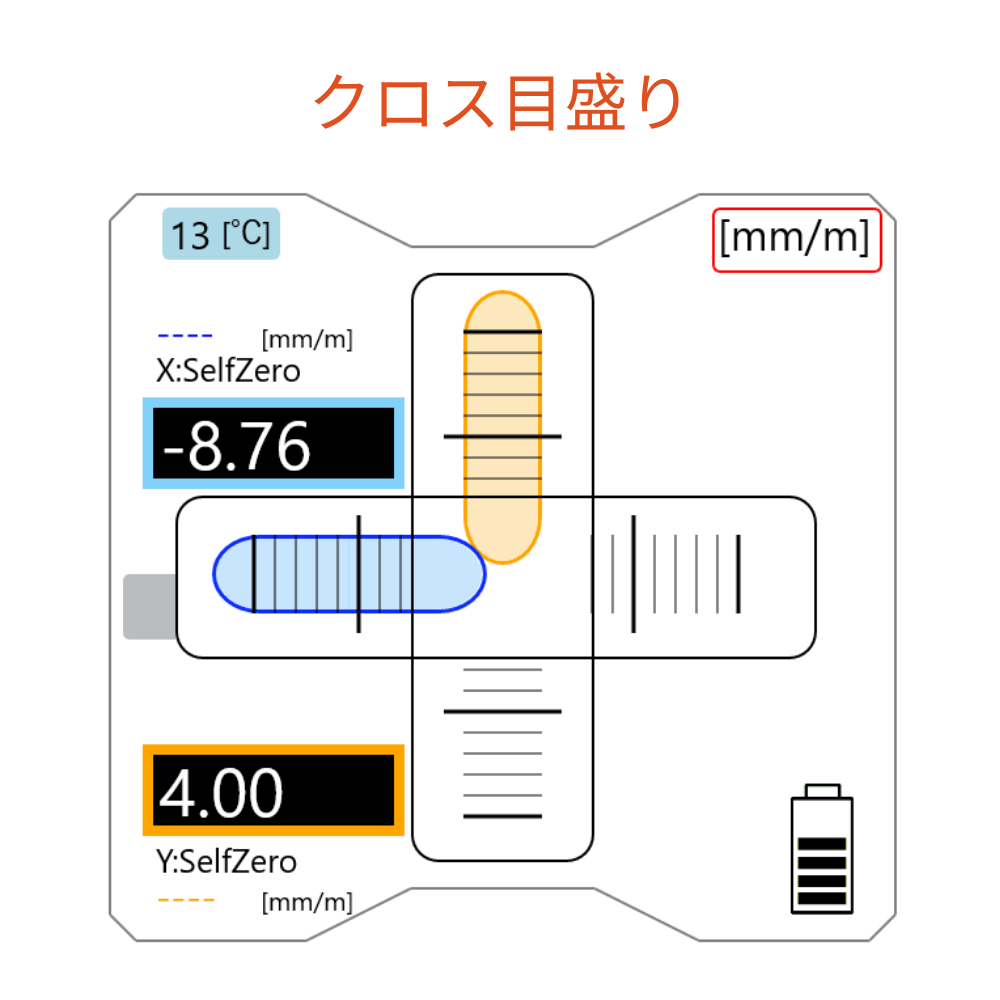

像目視型一樣直觀，準確測量！

通過熟悉的“氣泡移動"來顯示傾斜度。由于采用了“十字刻度"表示法，只需查看獨立的X軸和Y軸刻度，任何人都能直觀、清晰地讀取傾斜的方向和程度。

還能通過數字方式獲取精確數值。

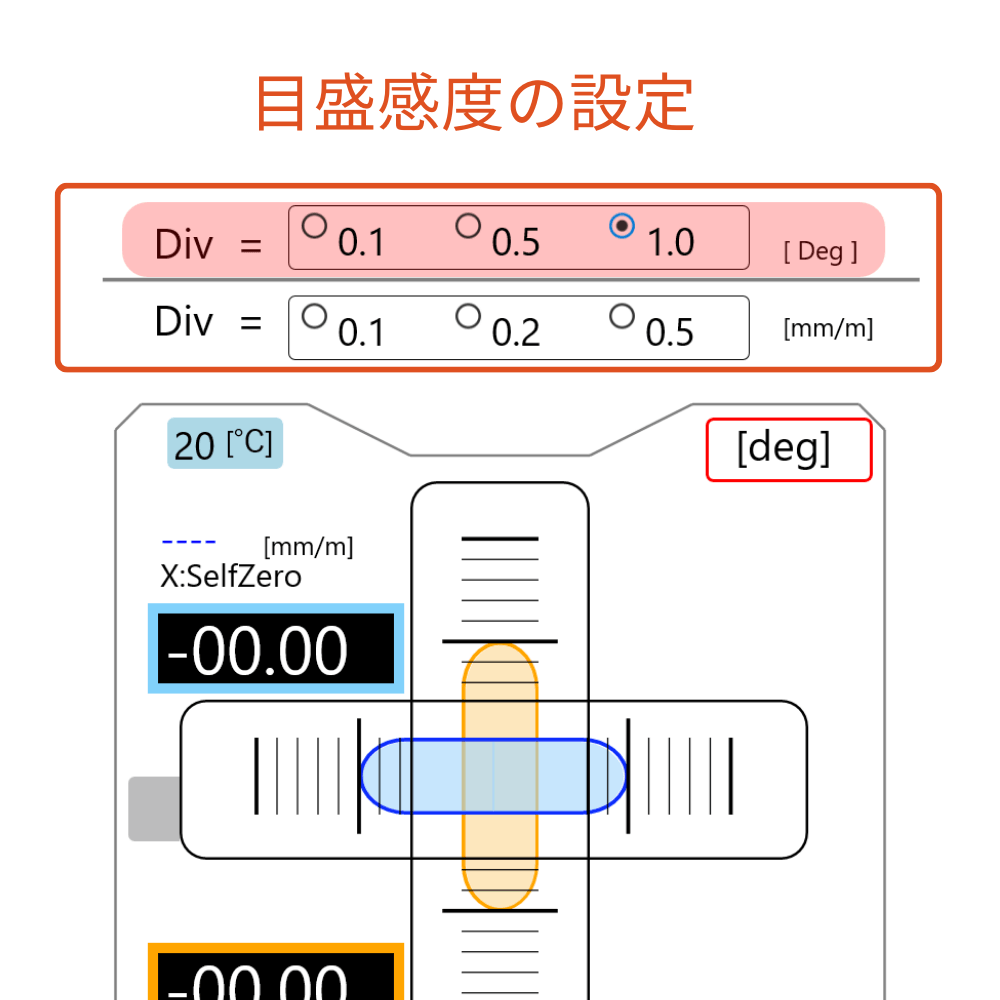

從粗調到微調！

通過“刻度靈敏度"按鈕（Div）可選擇“氣泡移動"量。

從粗略調整到最終的精細調整，一臺設備即可實現三臺不同靈敏度水準儀的效果。



零點調整可通過APP完成！

內置高精度自零（零點校正）功能?？煞乐剐Ｕд`，也可檢查夾雜物。

零點可以分別設置X軸和Y軸。

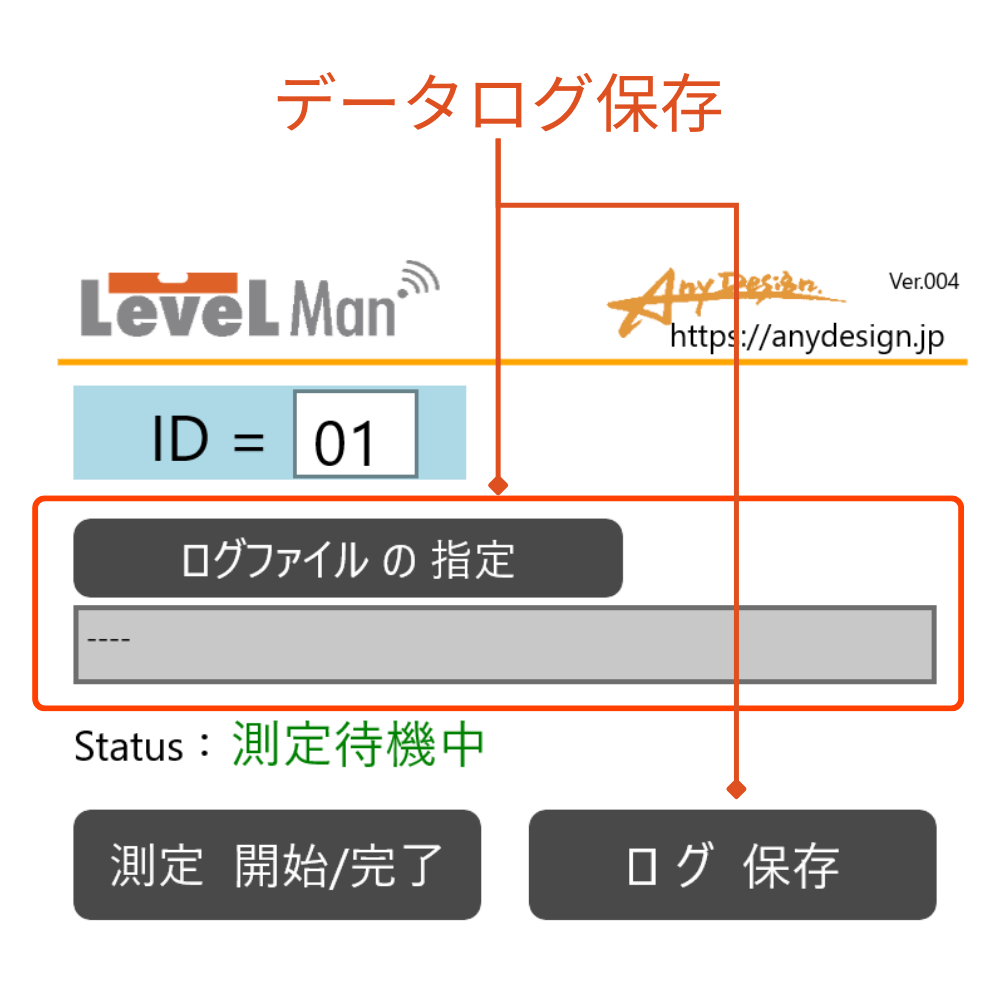

可記錄日志！
可以記錄包含時間戳的X軸和Y軸測量值以及溫度值（參考值），共10條記錄。



応用例

排水槽/法蘭傾斜測量



機床安裝



平面度測量



揚排水泵



傾斜角度異常檢測

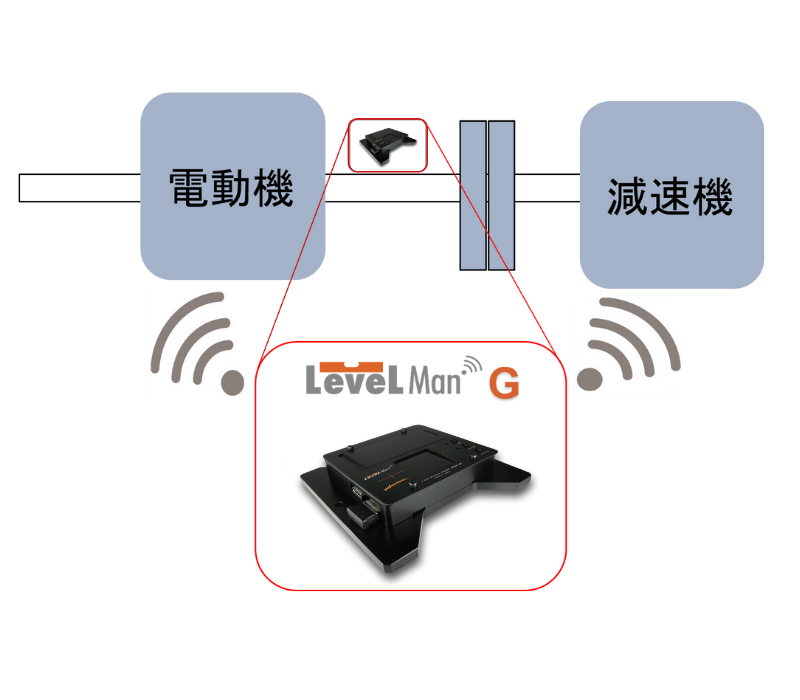

電動機等旋轉機械的
找正·安裝



ADL-G系列規格

產品型號		ADL-G-020	ADL-G-100
傾斜傳感部		Y軸（橫滾角）、X軸（俯仰角）
	最小讀取值	0.02毫米/米	0.1毫米/米
	測定精度	±0.06 mm/m	±0.3 mm/m
	測定范圍	±99.99 mm/m	±99.99 毫米/米
	響應時間	約0.5秒
溫度傳感部
	測量范圍	0.0～40.0 ℃　 (本體內部溫度)
共通部
	數據	傾斜值 溫度 電池余量警報 無線通信中斷警報
	數據端口	有線：USB-C 無線：藍牙 4.0 接收器(附帶品) （有線和無線均為持續輸出）
	電源	有線：USB-C 電池：AA電池×2節 (推薦使用鎳氫充電電池。附贈堿性電池)
	連續使用時間	50小時 (電池容量 900 mAh)
	測量基準	L100 x D100 x H 6 mm（高平面度 耐腐蝕鋁）
	外形寸法	L100 x D100 x H19 mm
	質量	180g
	使用溫度	20 ℃ ±10 ℃
	保存溫度	20 ℃ ±20 ℃
標準附件		附帶·無線應用程序-G (Windows11)、檢查成績書、校準證書、溯源體系圖



選項
基座		V型槽適配器



＊ 規格如有變更，恕不另行通知。
